Der Druckluftbehälter hat im Druckluftnetz folgende Funktionen:
- Pulsations- und Druckausgleich
- Kondensatabscheidung
- Druckluftspeicherung
Bei Schraubenkompressoren ist der Pulsationsausgleich durch den Druckluftbehälter
nicht mehr erforderlich.
Grundsätzlich gibt es zwei Aufstellungsvarianten des Druckluftbehälters:

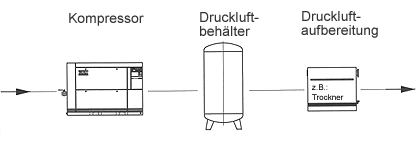

1. Kompressor – Druckluftbehälter – Druckluftaufbereitung
Vorteile: Der Druckbehälter sorgt für eine Vorabkühlung und
Kondensatableitung vor dem Trockner. Der Trockner wird entlastet, was sich
positiv auf seine Leistung auswirkt.
Diese Aufstellung ist zu empfehlen, wenn eine gleichmäßige Druckluftabnahme
erfolgt.

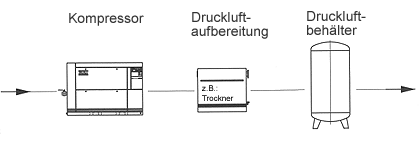

2. Kompressor – Druckluftaufbereitung – Druckluftbehälter
Vorteile: Der Druckluftbehälter wird mit
getrockneter Druckluft gefüllt.
Dadurch gibt es kein Kondensat und keine Korrosion im Druckluftbehälter.
Diese Aufstellung ist zu empfehlen, wenn eine ungleichmäßige Druckluftabnahme
erfolgt, die kurzzeitig größer sein kann als die Liefermenge des Kompressors.
Richtige Größe des Druckluftbehälters
Die richtige bzw. erforderliche Größe des Druckluftbehälters
ist abhängig vom:
· Volumenstrom des Kompressors
·
Kompressoransaugdruck
·
Druckluftschaltereinstellung (Druckdifferenz des Kompressors
innerhalb eines
Schaltspiels)
·
Temperatur des Druckluftbehälters
·
Temperatur der Kompressoransaugluft
·
Einschalthäufigkeit bzw. Zyklenhäufigkeit des Kompressors
Als Richtwert für die Größe des Druckluftbehälters für das Druckluftstrahlen gelten:
Volumenstrom 5 m³/min => bis 2 m³ Behältergröße
Volumenstrom 10 m³/min => bis 4 m³ Behältergröße
Volumenstrom 20 m³/min => bis 6 m³ Behältergröße
6.8 Undichtigkeiten
Ergeben Verluste an Liefermenge
und Verluste durch unnötig aufgewendete Verdichter –
Antriebsleistung.
Sie verursachen vermeidbare Kosten.
Werte bei 7 bar Betriebsdruck:
1 mm Durchmesser
= 1,238 l/s Verlust
= 0,4 kW Leistung
3 mm Durchmesser
= 11,14 l/s Verlust
= 4,0 kW Leistung
5 mm Durchmesser
= 30,95 l/s Verlust
= 10,8 kW Leistung
10 mm Durchmesser
= 123,8 l/s Verlust
= 43 kW Leistung
|
