Exemplarischer Aufbau einer Strahlhalle
Gesamtansicht durch Anklicken der Abbildung
|
Über 70% aller Strahl-, Entzunderungs- und Entrostungsarbeiten
werden stationär in Hallen, Kabinen oder Spezialanlagen
ausgeführt. Der Vorteil: das Strahlmittel kann wesentlich
häufiger eingesetzt werden. Prinzipiell wird in allen
halb- oder vollautomatisch arbeitenden Strahlhallen und
Putzhäusern das Strahlmittel wiederverwendet. Das Strahlmittel
wird vor der Wiederbenutzung gründlich gereinigt.
|
 |
|
 |
Kombinierte Strahl-
und Beschichtungshalle
für Schiffssektionen
|
|
Strahlmittel-Rückfördersysteme (Halbautomatisch)
Kehrgrube, Sammeltrichter
Teilflächige Rückförderung. Das Strahlmittel wird zum Fördersystem
geschoben.
Querförderung mit Speichertrog
Teilflächige Rückführung durch Schnecke oder Vibrationsförderrinne.
|
|
|
 |

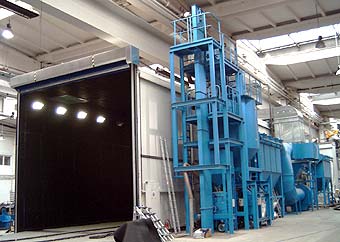

Großstrahlhalle
für
Windkrafttürme
|
|
|
|
 |

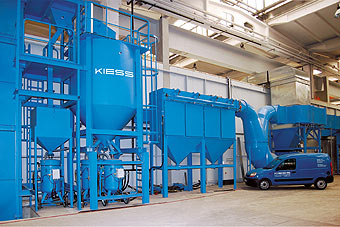

Anlagentechnik
für
Großstrahlhalle
|
|
|
|
 |

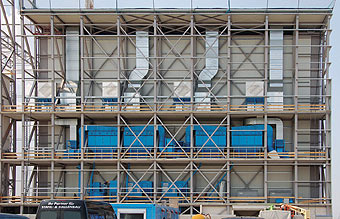

Kombinierte
Strahl- und
Beschichtungs-
technik für Groß-
komponenten,
auf mehreren
Etagen
montiert
|
|
Strahlmittel-Rückfördersysteme (Vollautomatisch)
Schrappersystem
Blechpaddel mit Gummilippen
ziehen das Strahlmittel über
den Boden zum Becherwerk.
In der Rückwärtsbewegung
klappen die Paddel um und
überfahren das Strahlmittel.
Das System ist einfach aufgebaut
und überzeugt durch die
geringe Bautiefe.
Vibrationsfördersystem
Über Blechtrichter erfolgt die
Beschickung der Tröge, welche schwingend zum Boden gelagert sind. Durch
die Schwingungen "hüpft" das Strahlmittel vorwärts. Da der Transport in der Luft
erfolgt, arbeitet das System sehr wartungs- und verschleißarm.
Wiederaufbereitung
Alle Systeme folgen dem Baukastenprinzip. Diese bestehen aus Becherwerk,
Strahlmittelreiniger mit Grobteile-Abscheidung und Windsichtung sowie einem
Speicher. Die Dimensionierung ist dem Rückfördersystem und dem Strahlmittelumlauf
angepaßt. Optional mit Magnetabscheider zur Trennung des Strahmittels
von Stahlpartikeln.
Belüftung und Entstaubung
Besonders wichtig ist eine hochwirksame Erfassung des beim Strahlen entstehenden
Staubes und die Abscheidung in einer wirksamen Filteranlage.
Zur Filterreinigung dienen Rüttelvorrichtungen oder Pneumatik-Abreinigungen.
Sämtliche Luftleitungen sind entsprechend stabil ausgeführt und durch Labyrinthe
oder Prallbleche geschützt. Im Winter kann optional die gereinigte Luft wieder
der Strahlhalle zugeführt werden, um so Heizkosten zu sparen.
Strahlhäuser
Wir bieten staubdichte Ganzstahlkonstruktionen aus einzelnen Segmenten, die
verschraubt bzw. verbolzt sind. Wände, Decken und Tore sind isoliert ausgeführt.
Als Tore dienen stabile Faltschiebetore oder elektrisch betriebene Rolltore mit
Schutzrollo.
|
|
|
 |

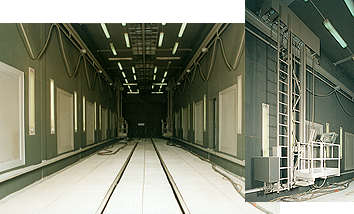

Waggon-Strahlhalle
mit fahrbarer
Hubarbeitsbühne
|
|
Auskleidungen
Wände und Decke werden mit hochabriebfesten und
geräuschdämpfenden Spezialgummiplatten ausgekleidet.
Beleuchtung
Unsere Spezial-Lampen sind staubsicher und widerstandsfähig
gegen Strahlmittel ausgeführt. Sie wurden
speziell für den Einsatz in Strahlhallen entwickelt.
Transportsysteme
Zur Beschickung der Strahlhäuser liefern wir die er-
forderlichen Transportsysteme wie Schienen-Transportwagen,
Rollgänge, Hängebahnen oder Hubarbeitsbühnen.
Strahltechnik
Zum Einsatz kommen unsere bewährten Taifun Druckstrahlkessel
in Standart oder in Doppelkammerausführung.
Wir liefern einsatzfertig incl. Schläuche, Düsen,
Schutzausrüstung und Schnellabschaltung nach
BGV D 26 (siehe hierzu: Gesamtprogramm KIESS).
Druckluftreinigung
Komplette Druckluftstation mit Kompressor, Kältetrockner,
Druckluftspeicher und Öl-Wasser Trennsystem.
|
|
|
 |

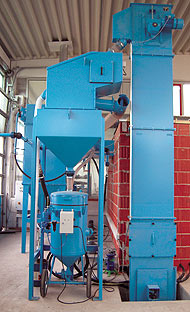

Aufbereitung, bestehend aus
Becherwerk, Reiniger, Silo
und Strahlkessel
|
|
|
 |
